Tip 1 ve Tip 2 Konnektör Nedir?
Elektrikli araçlar (EV'ler) yaygınlaştıkça, şarj altyapısı ve kullanılan konnektör tipleri de önem kazanıyor. Özellikle Tip 1 ve Tip 2 konnektörler, elektrikli araç şarjında en sık karşılaşılan iki AC (Alternatif Akım) şarj standardıdır. Peki, bu iki konnektör arasındaki farklar nelerdir ve hangi bölgelerde kullanılırlar?
Tip 1 Konnektör (SAE J1772)
Tip 1 konnektör, genellikle Kuzey Amerika ve Japonya pazarlarında kullanılan bir şarj standardıdır. Teknik olarak SAE J1772 olarak da bilinir.

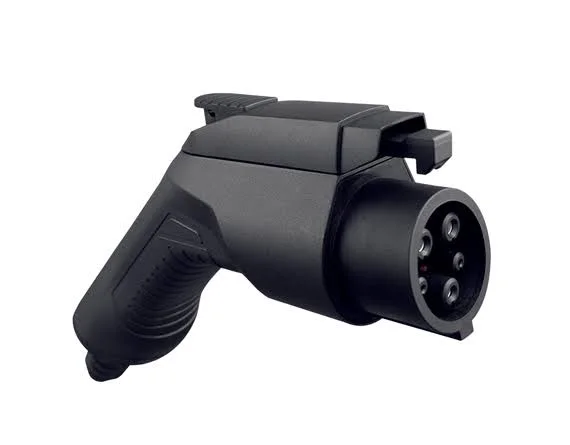

Tasarım: Tip 1 konnektör, 5 pimli dairesel bir yapıya sahiptir. Bu pimler, AC güç iletimi, topraklama ve araç ile şarj istasyonu arasındaki iletişim için kullanılır.
Kilitleme Mekanizması: Fişin yerinde kalmasını sağlayan bir mandalı bulunur ancak elektrikli araç tarafında otomatik bir kilitleme mekanizması yoktur. Bu, şarj sırasında kablonun herhangi biri tarafından kolayca çıkarılabileceği anlamına gelir.
Şarj Hızı ve Güç: Tip 1 konnektör, tek fazlı elektrik beslemesiyle çalışır ve genellikle 7.4 kW'a kadar (240V'ta 32A) güç sağlar. Bu, genellikle evde veya iş yerinde daha yavaş şarj için idealdir. Daha hızlı DC şarj için, CCS Combo 1 adı verilen bir versiyonu bulunur; bu versiyon, Tip 1 konnektörünün altına ek iki büyük DC pini ekleyerek DC hızlı şarjı mümkün kılar.
Kullanım Alanı: Kuzey Amerika (ABD, Kanada) ve Japonya'daki birçok elektrikli araç modelinde (örneğin eski nesil Nissan Leaf, Mitsubishi Outlander PHEV) standart olarak bulunur.
Tip 2 Konnektör (Mennekes)
Tip 2 konnektör, Avrupa'da ve dünyanın diğer birçok bölgesinde yaygın olarak kullanılan bir şarj standardıdır. Genellikle Mennekes olarak da adlandırılır, çünkü Alman şirketi Mennekes tarafından tasarlanmıştır.

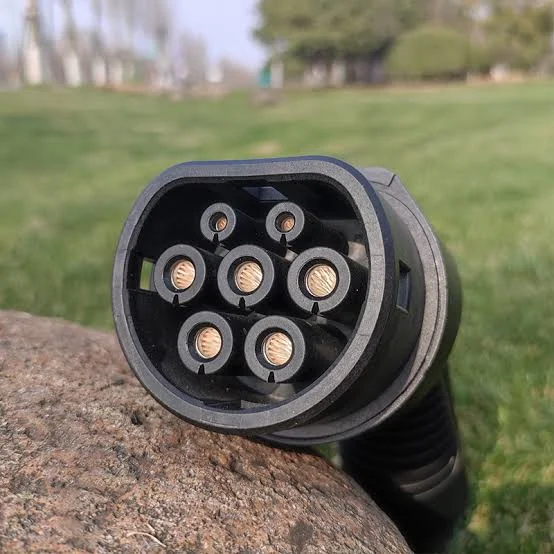

Tasarım: Tip 2 konnektör, 7 pimli dairesel bir yapıya sahiptir. Bu ek pimler, üç fazlı AC şarjını ve daha gelişmiş iletişim protokollerini destekler.
Kilitleme Mekanizması: Tip 2 konnektörler, fişi araca bağlandıktan sonra otomatik olarak kilitleyen bir mekanizmaya sahiptir. Bu, şarj sırasında kablonun yetkisiz kişilerce çıkarılmasını önleyerek daha fazla güvenlik sağlar.
Şarj Hızı ve Güç: Tip 2, hem tek fazlı hem de üç fazlı AC güç beslemesini destekler. Bu sayede, tek fazlı şarjda 7.4 kW'a kadar, üç fazlı şarjda ise 22 kW'a kadar (400V'ta 32A) güç sağlayabilir. Bazı özel durumlarda (örneğin Renault Zoe'nin bazı modelleri) AC şarj ile 43 kW'a kadar çıkabilir. DC hızlı şarj için, CCS Combo 2 adı verilen bir versiyonu bulunur; bu versiyon, Tip 2 konnektörünün altına ek iki büyük DC pini ekleyerek DC hızlı şarjı mümkün kılar.
Kullanım Alanı: Avrupa Birliği tarafından kamuya açık şarj istasyonları için standart olarak kabul edilmiştir ve Avrupa'daki yeni elektrikli araçların büyük çoğunluğunda (örneğin BMW i3, Volkswagen ID. serisi, Audi e-tron, Avrupa Tesla modelleri) bulunur. Avustralya ve diğer birçok bölgede de yaygın olarak kullanılır.
Temel Farklılıklar Özeti
| Özellik | Tip 1 Konnektör (SAE J1772) | Tip 2 Konnektör (Mennekes) |
|---|---|---|
| Pin Sayısı | 5 | 7 |
| Kullanım Bölgesi | Kuzey Amerika, Japonya | Avrupa, Avustralya, Çoğu Bölge |
| AC Faz Desteği | Tek fazlı | Tek ve üç fazlı |
| Maksimum AC Gücü | ~7.4 kW | ~22 kW (Bazı durumlarda 43 kW) |
| Kilitleme Mekanizması | Mandal (Otomatik kilit yok) | Otomatik kilitleme |
| DC Hızlı Şarj Versiyonu | CCS Combo 1 | CCS Combo 2 |
Neden Farklı Tipler Var?
Konnektör tiplerinin farklı bölgelerde farklı standartlara ayrılmasının temel nedenleri, elektrik şebekesi altyapısındaki farklılıklar (örneğin tek fazlı ve üç fazlı sistemlerin yaygınlığı) ve ülkelerin kendi standartlarını belirleme tercihidir.
Özetle, Tip 1 ve Tip 2 konnektörler, elektrikli araç şarj ekosisteminin önemli bileşenleridir ve hangi coğrafyada bulunduğunuza veya hangi aracı kullandığınıza bağlı olarak karşınıza çıkacaklardır.
